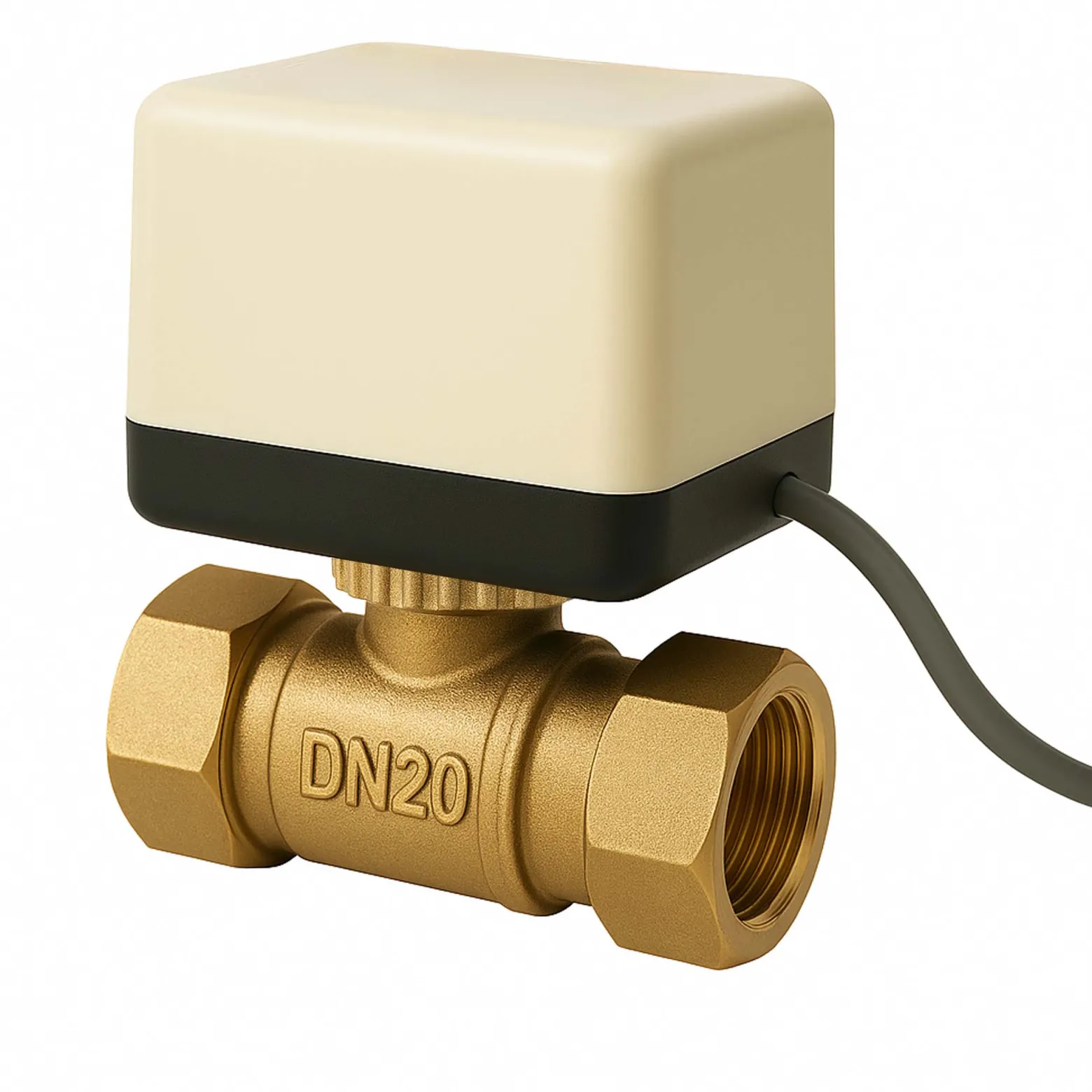

Wiltec 2-Wege Zonenventil DN20 26,9 mm (3/4″), Zweiwegeventil 230 VAC, Einheit aus Umschalt-Kugelventil und aufgesetztem Steuergerät
Original price was: €35.26.€25.79Current price is: €25.79.
Versandgewicht: 0,68 kg
• Motorisiertes Zonenventile für 230 V
• Zonenventil DN20 26,9 mm (3/4″)
• 2-Wege Ventil mit 15 Sekunden Einstellzeit
• Für Heizungs-, Warmwasser- & Klimaanlagen
• Sichere Endlagen mit Grenzwertkontakten
Kompakte und robuste Bauweise

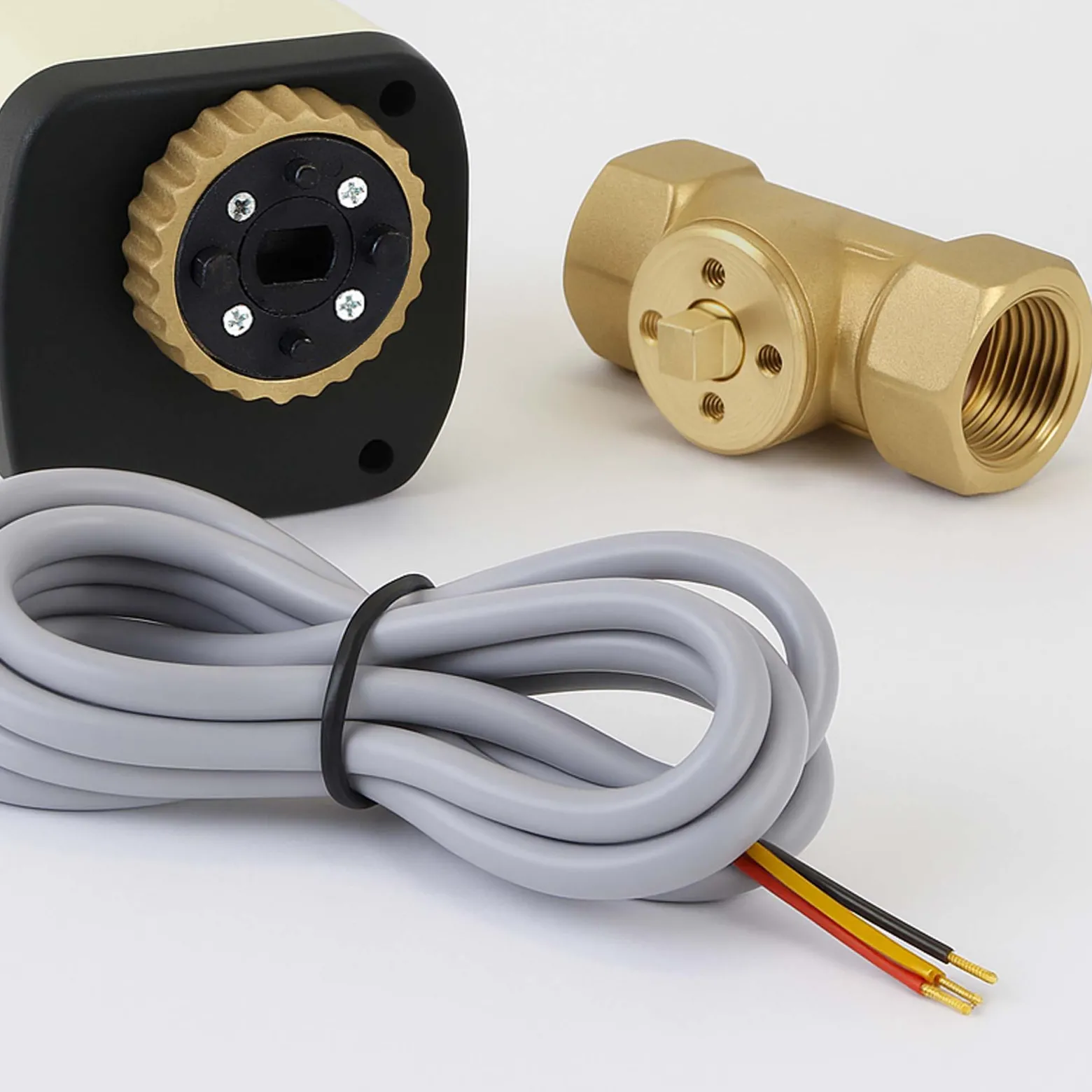

Das 2-Wege Zonenventil von Wiltec gehört zur Serie DQ220, welche motorisierte Zonenventile bietet, die als kompakte Einheit aus Kugelventil und aufgesetztem Steuergerät geliefert werden. Der Ventilkörper besteht aus geschmiedetem Messing und gewährleistet eine robuste Konstruktion. Im Falle eines Stromausfalls kann das Zweiwegeventil manuell mit einem Maulschlüssel geöffnet oder geschlossen werden, nachdem das Steuerteil entfernt wurde.
Spezifikation des Zonenventils

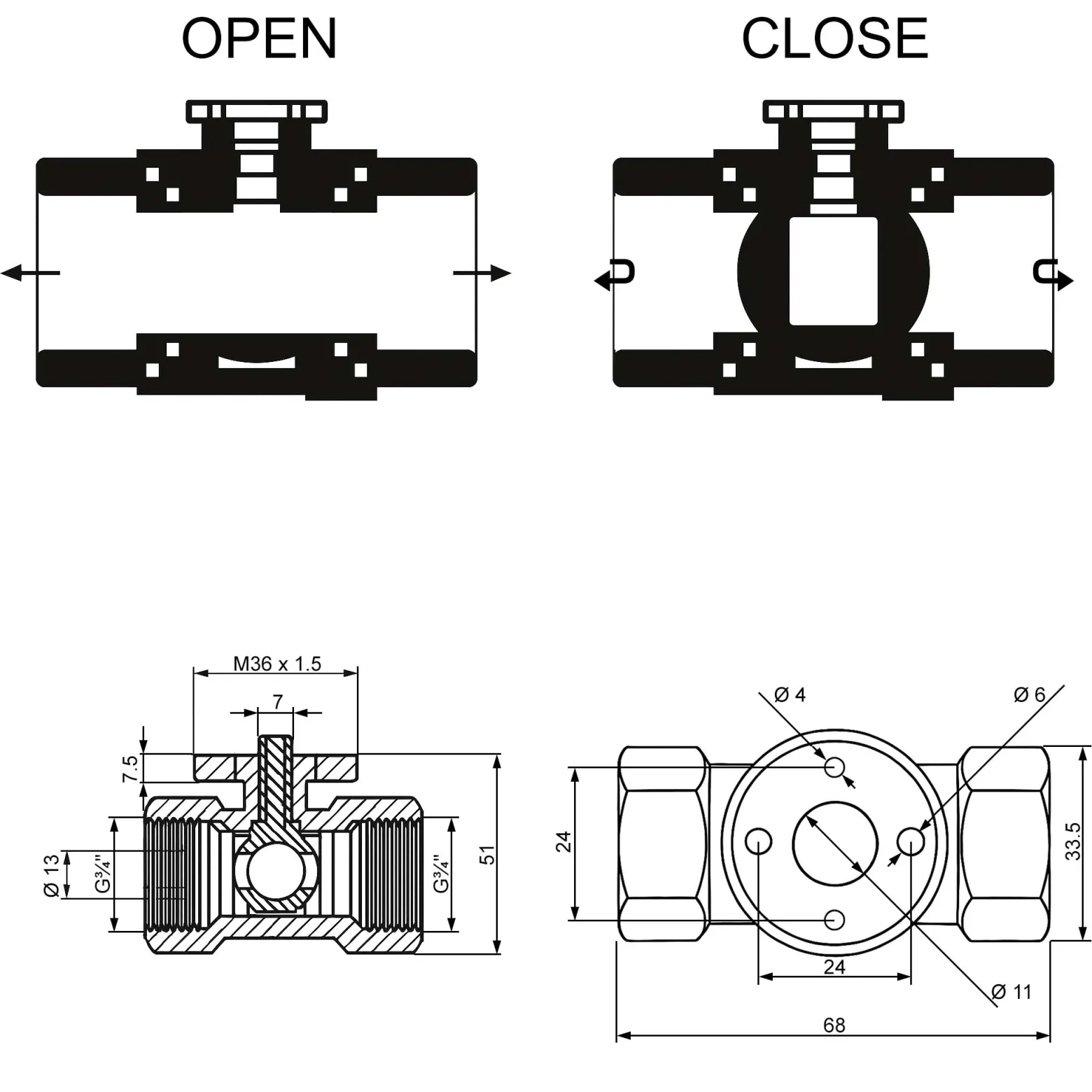

Es handelt sich um ein Zonenventil DN20 26,9 mm (3/4″). Hierbei steht das DN20 für die Nennweite des Ventils und gibt den Durchmesser des Ventilkörpers an. In diesem Fall beträgt die Nennweite 20 mm. Die zweite Angabe 26,9 mm (3/4″) ist der Außendurchmesser des Ventilkörpers. In diesem Fall beträgt der Außendurchmesser 26,9 mm, was ungefähr 3/4 Zoll entspricht. Diese Angabe ist wichtig, um das Ventil mit anderen Komponenten im System zu verbinden.
Sichere Endlagen mit Grenzwertkontakten
Das Zweiwegeventil verfügt über Grenzwertkontakte, die es in den Endpositionen „ganz offen“ oder „ganz geschlossen“ halten, um eine sichere und zuverlässige Nutzung zu gewährleisten.
Vielseitige Anwendungen

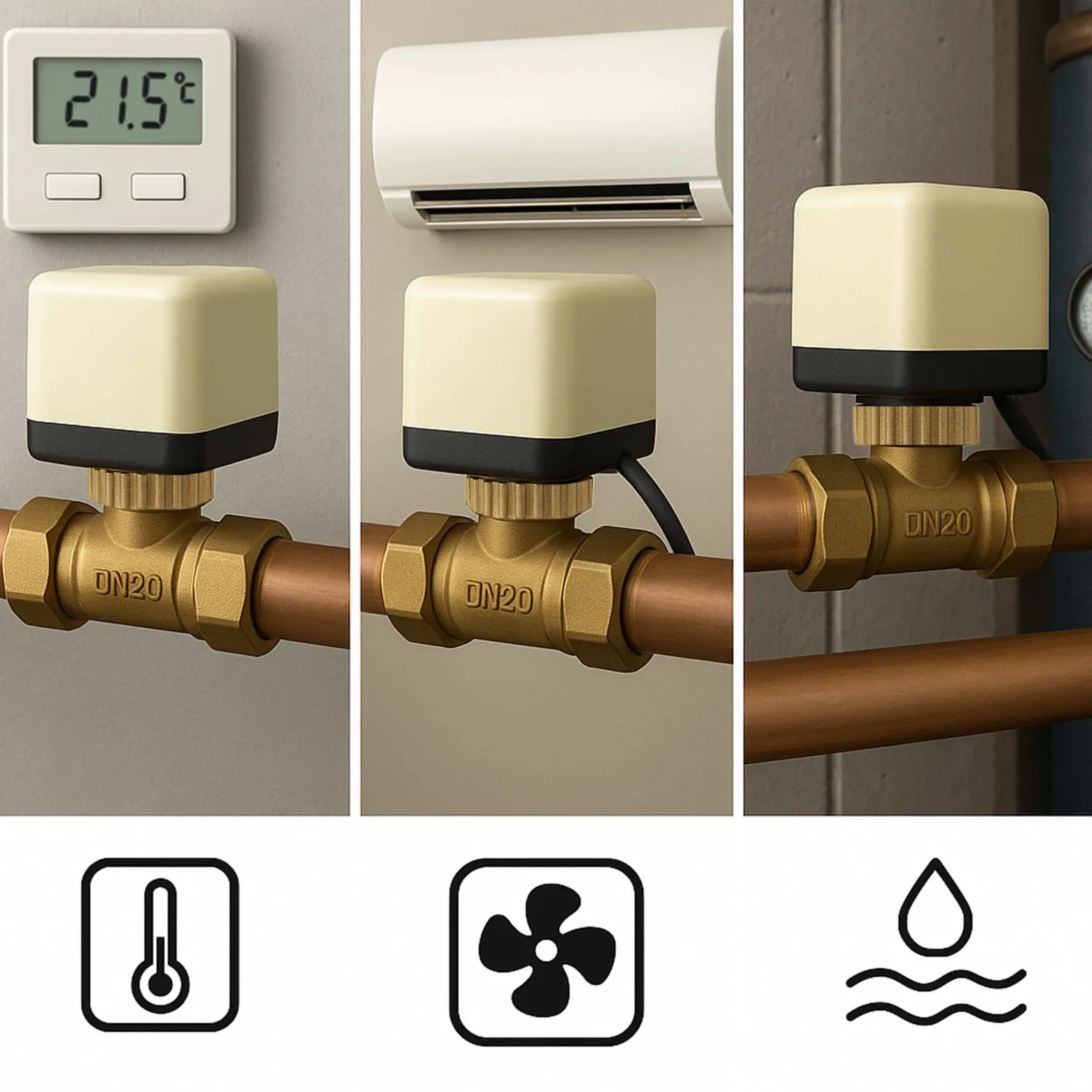

Zonenventile finden Anwendung in Trinkwasser-, Heizungs-, Warmwasser- und Klimaanlagen, insbesondere in Verbindung mit „Auf-/Zu“-Regelungen. Sowohl 2- als auch 3-Wegeventile bieten vielseitige Anwendungsmöglichkeiten.
Anwendungsbeispiele:
1. Raumtemperatur-Zonenregelung in Heizungsanlagen.
2. Regelung von Klimaanlagen, Heizlüftern oder ähnlichen individuellen Klimageräten.
3. Regelung von Heizungs- und Warmwasseranlagen.
Einfache Steuerung
Die Steuerung des Zweiwegeventils erfolgt mithilfe von Luft- oder Wasserthermostaten, und die Einstellzeit beträgt lediglich 15 Sekunden.
Flexibel in der Montage
Das Wiltec Zonenventil kann in allen Lagen installiert werden, mit Ausnahme der Positionen, bei denen das Steuergerät unterhalb der Horizontalebene liegt. Beachten Sie bei der Montage bitte die geltenden TÜV- und VDE-Vorschriften.
| Abmessungen: | 110 x 80 x 135 mm |
|---|---|
| Batterie enthalten: | Nein |
| Batterie erforderlich: | Nein |
| Farbe: | beige |
| Netzspannung/Frequenz (V~Hz): | 220–240 V / 50 Hz |
| Produktart: | Zonenventil |
Bedienungsanleitung für Wiltec 2-Wege Zonenventil DN20 26,9 mm (3/4″), Zweiwegeventil 230 VAC, Einheit aus Umschalt-Kugelventil und aufgesetztem Steuergerät
Allgemeine Hinweise
- Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder haben von ihr Anweisungen bezüglich des richtigen Gebrauchs des Geräts erhalten.
- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Zweckmäßige Verwendung
- Mehrwege-Zonenventile nur für den bestimmungsgemäßen Einsatz in Heizungs-, Kühl- oder Wasseraufbereitungssystemen verwenden. Nicht für aggressive oder explosive Medien geeignet.
Maximale Druckgrenzen beachten
- Beachten Sie die maximal zulässigen Temperatur- und Druckwerte gemäß den technischen Spezifikationen des Ventils.
- Installieren Sie das Ventil nur in Bereichen mit geeigneten Umgebungsbedingungen, um Schäden durch extreme Temperaturen zu verhindern.
Stromschlaggefahr
- Das Gerät niemals am Netzkabel anheben, transportieren oder befestigen.
- Achten Sie darauf, dass elektrische Anschlüsse und Kabel wasserdicht abgedichtet sind, um Kurzschlüsse zu verhindern.
- Sollte das Kabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht instandgesetzt werden! Das Kabel muss gegen ein neues ausgetauscht werden.
- Überschreiten Sie nicht die maximal zulässige Strom- und Spannungsbelastung des Zonenventils.
